Menggunakan perintah POLYLINE

Menggunakan perintah POLYLINE




Polyline adalah sebuah perintah atau command AutoCAD yang berfungsi untuk membuat sebuah objek tunggal garis dimana setiap segmen garis saling terhubung dalam satu kesatuan objek. Dengan perintah Polyline kita dapat membuat objek dengan segmen garis lurus, membuat segmen busur atau gabungan dari keduanya, dan juga dapat membuat ketebalan garis yang berbeda setiap segmennya.




Berikut adalah cara atau metode penggunaannya.

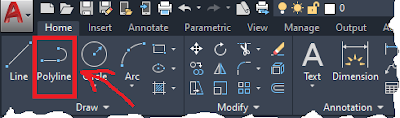

Ketik : Pline, lalu tekan enter

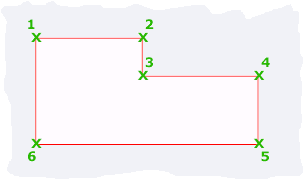

Specify start point:
Tentukan titik pertama pada area gambar.

Specify next point or [Arc/Halfwidth/Length/Undo/Width]: 30
Tarik garis ke arah kanan dan masukkan nilainya 30.

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: 15
Tarik garis berikutnya kearah bawah dan masukkan nilainya 15.

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: 30
Kemudian tarik garis berikutnya ke arah kanan, masukkan nilainya 30.

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: 15
Tarik garis berikutnya kearah bawah, dan masukkan nilainya 15.

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: 60
Kemudian tarik garis lagi kearah kiri pada mouse, masukkan nilainya 60.

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]:
Terakhir, tarik garis berikutnya ke titik awal, kemudian tekan Enter.




Metode lainnya adalah kita coba buat beberapa segmen garis, busur dan memberi tebal garis,

Contohnya seperti pada video animasi berikut.
