Tutorial AutoCAD kali ini adalah bagaimana kita membuat model spring/ pegas di AutoCAD.
Spring/ pegas adalah benda elastis yang berfungsi untuk menyimpan energi mekanis. Spring/ pegas biasanya terbuat dari bahan baja. Spring/ pegas banyak ditemukan pada kendaraan otomotif, mesin-mesin, atau pada peralatan-peralatan mekanis.
Membuatnya cukup mudah, hanya beberapa langkah. Dan perintah yang digunakan adalah Helix, Circle, dan Sweep.
Mari kita mulai !

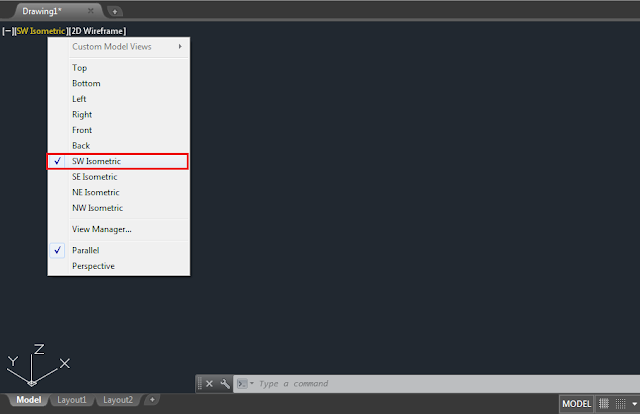

Buka Program AutoCAD, dan aturlah model view atau pandangannya menjadi SW Isometric, seperti pada gambar.

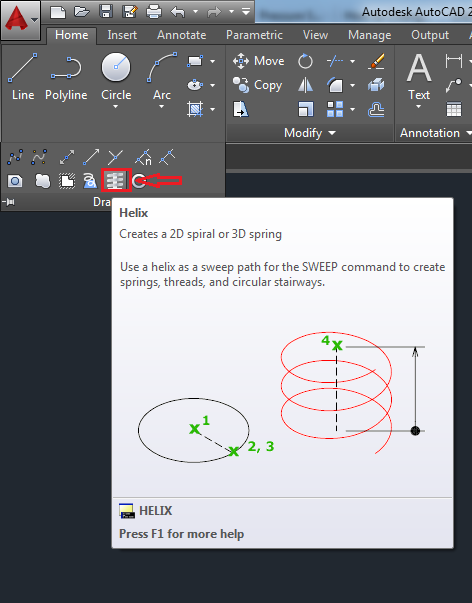

Jalankan perintah Helix, untuk membentuk model spring
Perhatikan instruksi yang ada pada command line, Tentukan center pointnya, dengan meng-klik sembarang pada layar Autocad anda.
Tentukan besar 'base' radiusnya dengan mengetik pada 'command line' yaitu 2.5 mm, Enter.
Lalu untuk 'top' radiusnya, ketikkan juga 2.5 mm, Enter.

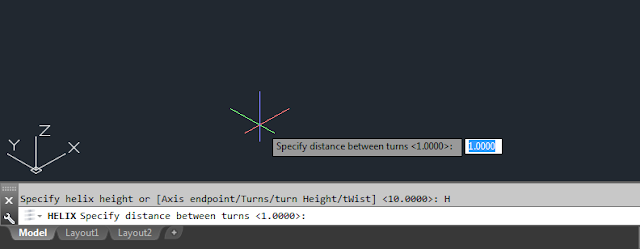

Kemudian ketik H, lalu Enter, untuk menentukan berapa tinggi jarak antar lilitan spring,
(Kita tentukan saja 1 mm adalah jarak antar lilitan spring)

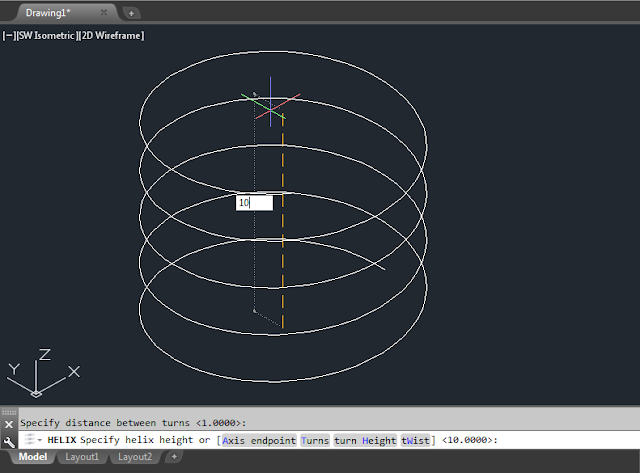

Kemudian ketik 10, lalu Enter, untuk menentukan tinggi keseluruhan dari spring yaitu 10 mm.

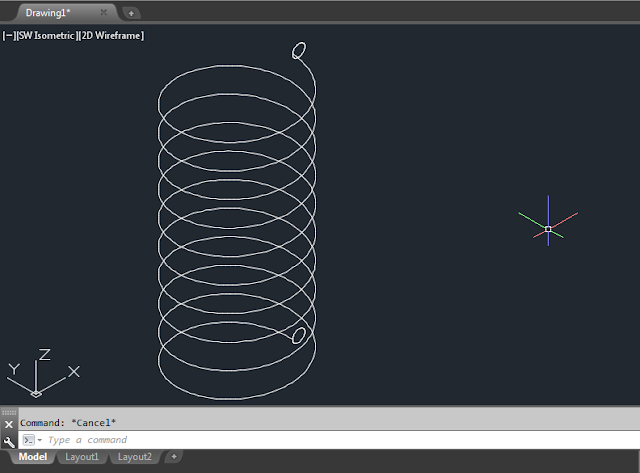

Maka hasilnya seperi pada gambar.

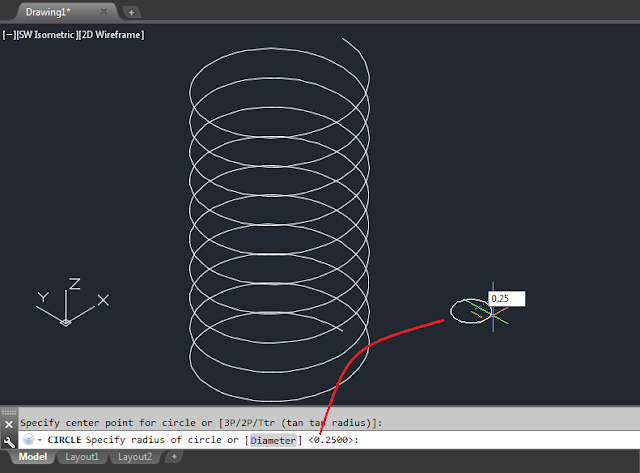

Jalankan perintah Circle, Tentukan besar radiusnya 0.25 mm.
Langkah terakhir adalah dengan menggunakan perintah SWEEP.

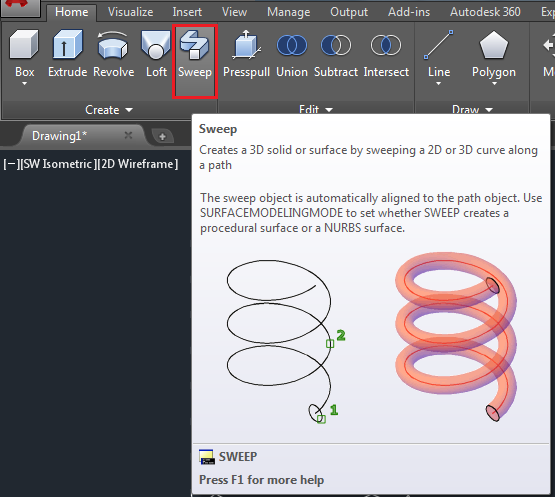

Jalankan perintah SWEEP, (Anda bisa langsung mengetikkan perintah SWEEP pada 'command line').
Select lah objek Circle terlebih dahulu, Enter.
Kemudian, select spring-nya, (seperti pada gambar).
Maka hasilnya akan menjadi seperti ini.

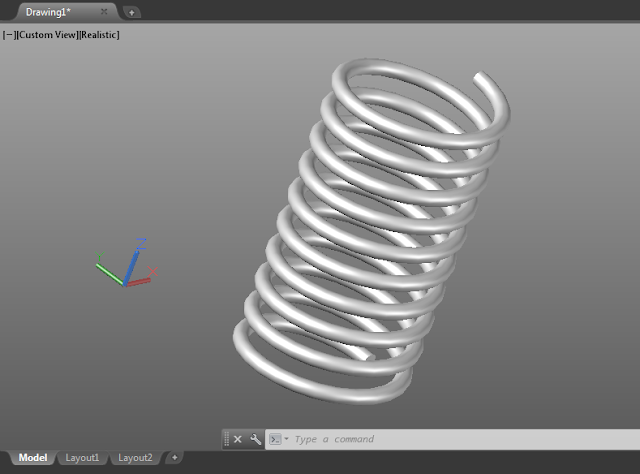

Ubahlah Visual Style-nya menjadi 'Realistic' (seperti pada gambar).

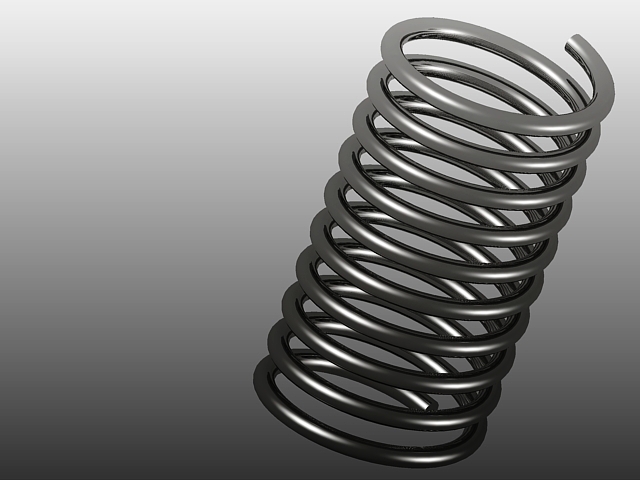

Desain Spring/ atau pegas telah selesai kita buat.
SELAMAT MENCOBA.
