Sering kali dalam proses perencanaan desain dengan menggunakan Autocad kita membutuhkan informasi data-data yang sebelumnya telah kita olah dalam sheet Ms Excel. Data tersebut bisa saja hasil perhitungan kalkulasi sebuah desain maupun data-data lampiran informasi yang ingin kita tampilkan didalam area kerja di Autocad, misalnya seperti data bill of materials atau drawing list sebuah desain dan sebagainya.
Pada postingan kali ini, saya akan berbagi mengenai metode bagaimana membuat Data link dari tabel excel ke autocad melalui fasilitas "Data Link" autocad.
Pada metode ini, apa yang telah kita olah atau kita rubah di file excel (.xlsx), begitu juga perubahannya yang terjadi di area kerja autocad kita karena datanya sudah ter-Link.
Pertama-tama yang dilakukan adalah membuat Data link.

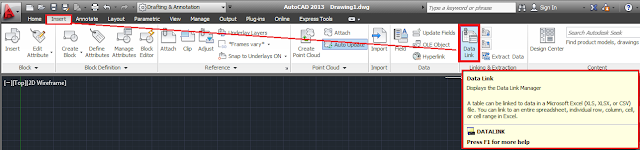

Klik "Data Link" pada tombol "Linking & Extaction" pada panel "Insert" yang ada pada Tab Ribbon.

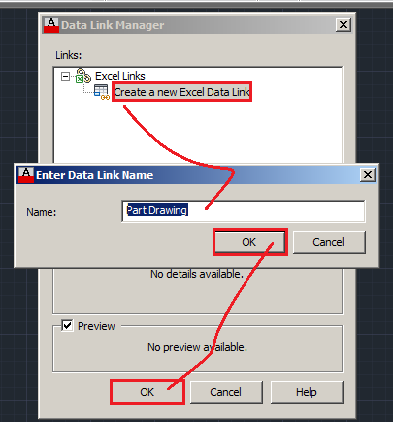

Ketika dialog box "Data Link Manager" terbuka, klik "Create a new excel data link".
Berikan nama pada data link nya, Kemudian klik OK.

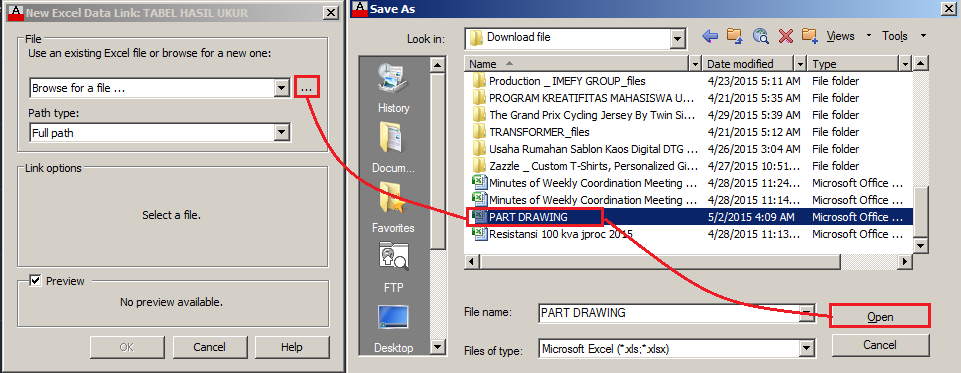

Sekarang hubungkan "Data link" dari file excel "Browse for a file" seperti pada gambar.
Select lah file excel pada folder yang tersimpan, kemudian klik " Open".
Selanjutnya, akan muncul dialog box "New Excel Data Link", lalu klik OK.
Selanjutnya kita akan memasukkan tabel autocad (seperti pada gambar).
Ketika dialog box "Insert Table" muncul, klik "From data link" kemudian select-lah nama data link yang telah kita beri nama sebelumnya dari daftar drop down yang ada.
Kemudian klik OK.
Tempatkan table excel pada area drawing autocad.
Ok, jika cara yang anda lakukan benar, maka anda telah berhasil melakukan metode ini.

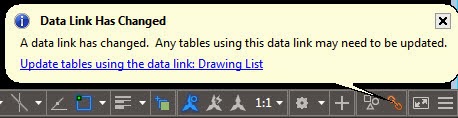

Anda juga akan mendapatkan notifikasi dari autocad yang menandakan bahwa anda telah melakukan Data link dari file excel ke autocad (seperti pada gambar)
Sebagai catatan, apabila kita melakukan update data pada file excel yang sudah ter-link ke autocad, autocad tidak melakukan update data secara otomatis, kita harus melakukan update secara manual.
Caranya sebagai berikut :
Tempatkan kursor pada cell tabel, kemudian klik "Download from source" pada tab ribbon, maka hasil perubahan data dari file excel akan berubah di table yang ada di autocad.
Demikianlah salah satu metode untuk menghubungkan data file exel ke autocad melalui Data Link.
Semoga bermanfaat.
Thanks.
